全国2009年10月高等教育自学考试非线性电子电路

全国2009年10月高等教育自学考试非线性电子电路试题
课程代码:02342

一、单项选择题（本大题共10小题,每小题2分,共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.反馈型正弦波振荡器,振幅稳定的条件是（ ）
A.
B.
C.
D.

2.高频谐振功率放大器放大调幅信号时,其工作状态应选择（ ）
A.临界
B.欠压
C.过压
D.弱过压

3.超外差接收机的中频频率是465kHz,有人在收听1480kHz电台的广播时,还能听到740kHz的强电台播音,此现象属于何种干扰（ ）
A.干扰哨声
B.中频干扰
C.镜像干扰
D.其他组合副波道干扰

4.石英晶体振荡器的最大特点是（ ）
A.工作频率高
B.频率稳定度高
C.输出幅度稳定性高
D.转换效率高

5.当需要产生频率稳定性较高,且振荡频率在较宽的范围调节的高频振荡时,以下振荡器应选用（ ）
A.RC振荡器
B.克拉泼振荡器
C.西勒振荡器
D.一般电容反馈振荡器

6.设载波信号为u_c（t）=U_ccosω_ct,需要传输的信号为uΩ（t）=UΩcosΩt,则已调信号u_o（t）=U_ccos（ω_ct+mcosΩt）是（ ）
A.AM波
B.FM波
C.DSB波
D.PM波

7.某混频器输入信号是调制频率F=lkHz、载频f_c=620kHz的AM波,混频器本振频率为f_L=1085kHz,取下混频,则混频输出信号的带宽为（ ）
A.2kHz
B.465kHz
C.620kHz
D.1705kHz

8.自动增益控制电路中,比较的参量是 （ ）
A.增益
B.频率
C.相位
D.信号电平

9.题9图所示框图中,输入信号为u₁（t）=U_lcosΩtcosω_ct,u₂（t）=U₂cosω_ct,可以判定输出信号是

A.调幅信号
B.调制信号
C.调频信号
D.调相信号

10.锁相频率合成器是利用锁相环的（ ）
A.环路锁定后没有剩余频差
B.跟踪特性
C.滤波特性
D.易于集成化

12.SSB波的解调可以用（ ）
A.二极管峰值包络检波器
B.乘积型同步检波器
C.叠加型同步检波器
D.平均值包络检波器

13.模拟相乘器可以完成的功能有（ ）
A.调幅
B.检波
C.混频
D.鉴频

14.场效应管的噪声主要有（ ）
A.沟道电阻产生的热噪声
B.闪烁噪声
C.分配噪声
D.沟道热噪声通过沟道和栅极电容的耦合作用在栅极上的感应噪声

15.直接调频法与间接调频法相比,其优点是（ ）
A.频率稳定性高
B.可以得到较大的频偏
C.调制灵敏度高
D.电路简单

三、填空题（本大题共5小题,每小题2分,共10分）
请在每小题的空格中填上正确答案.错填、不填均无分.
16.混频器中干扰哨声产生的原因是:_____.
17.自动频率控制电路稳频不及使用锁相环稳频,是因为_____.
18.正交鉴频器由移相网络、_____和_____三部分组成.
19.变容二极管调频器中,当变容二极管作为回路总电容时,若电容变化指数≠2,将会产生_____和_____.
20.锁相频率合成器的频率分辨率取决于_____.

四、简答题（本大题共3小题,每小题4分,共12分）
21.欲实现频谱的线性搬移,是采用线性电路还是非线性电路?为什么?
22.二极管峰值包络检波器中,RC时间常数是否越大越好?为什么?
23.某高频功放工作于临界状态,若负载电阻R_L的值突然减小,功率放大器工作状态将如何变化?输出功率会有什么变化?管子是否有危险?

五、计算题（本大题共5小题,共30分）
24.（本题6分）题24图所示电路,已知谐振频率f₀=465kHz,Q₀=100,回路电感L=600H,线圈匝数比N₁／N=1／4,N₂／N=1／16,R_s=16k,R_L=1k,求

（I）电容C的值；
（2）回路有载Q和频带宽度B.
25.（本题5分）某已调信号的数学表达式为:
2cos4×10⁶πt+0.3cos3996×10³πt+0.3cos4004×10³πt（V）
（1）试问该已调信号是什么已调信号?
（2）求该已调信号的频带宽度B；
（3）求该已调信号在单位电阻上消耗的平均功率.
26.（本题8分）
已知载波u_c（t）=5cos（100π×10⁶t）（V）,调制信号u_Ω（t）=1.5cos（4π×l0³t）（V）
（1）若进行调频,调制灵敏度k_f=8kHz／V,求调频波的最大频偏△f_m和频带宽度Bs；
（2）若进行调相,调相灵敏度为k_p=6rad／V,求调相波的最大频偏△f_m和频带宽度Bs；
（3）若调制信号的振幅不变,调制信号的频率提高一倍,再求调频波和调相波的频带宽度Bs.

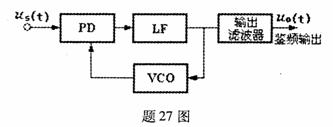

27.（本题5分）锁相鉴频器的框图如题27图所示,若输入调频信号的中心工作频率f_c为10MHz,最大频偏△f_m为10kHz,调制频率的变化范围为（300～4000）Hz.试问
（1）锁相环VCO自由振荡频率应为多少?其振荡频率变化范围是多少?
（2）环路滤波器LF的上截止频率应为多少?

28.（本题6分）某鉴频器鉴频特性曲线如题28图所示,输入调频信号u_FM（t）=2cos（ω_ct+4sin2π×10³t）（V）.
