2019年自考《印刷包装材料学》练习试题及答案
《自考视频课程》名师讲解,轻松易懂,助您轻松上岸!低至199元/科!
一、 名词解释(30分,共6题,每题5分)
抗张强度 伸长率 撕裂度 透气度 粘弹性 热固性塑料
二、 简答题(60分,共6题,每题10分)
1、 环境温度与湿度对纸性能有什么影响?
2、 瓦楞纸板的形状有几种?各有什么特点?
3、 试从LDPE,LLDPE,HDPE的分子结构特征分析其性能上的差异;
4、 熔制玻璃的主要辅助原料有哪些?
5、 简述镀锡薄钢板的结构、性能及用途
6、 简述温度和湿度变化对阻隔层气体渗透性的影响。
三、 计算题(10分,共1题,每题10分)
1、某包装薄膜由5层结构组成:聚乙烯/粘合剂/乙烯-乙烯醇/粘合剂/聚乙烯,各材料的透氧系数和厚度分别为:
聚乙烯: P1=427.5,L1=200×2
乙烯-乙烯醇: P2=0.006,L1=65
粘合剂: P3=388.6,L1=20×2
(上列数据单位分别为:P:cm3.um/m2.d.kpa; L:um)
求该复合材料的总渗透系数。
参考答案
一、 名词解释(30分,共6题,每题5分)
抗张强度:指一定宽度(15mm)的试样所能承受的最大张力。
伸长率:试样受到张力至断裂时所增加的长度对原试样长度的百分率。
撕裂度:预先将纸或纸板试样切除一定长度的裂口,然后再从裂口处撕至一定长度时所需要的功。
透气度:在一定面积、一定真空度下,每秒透过的空气量(cm3/s)或透过100cm3所需的时间(s)。
粘弹性:聚合物材料表现出弹性固体和粘流液体的两种特性,该特性称为粘弹性
热固性塑料:在一定温度下能变成粘流状态,但是经过一定时间加热塑制成型后,不因再度加热而软化熔融,这一类塑料称为热固性塑料。
二、 简答题(60分,共6题,每题10分)
1、 环境温度与湿度对纸性能有什么影响?
答:环境温度和湿度对纸和纸板的强度有很大的影响。一般在描述纸和纸板的强度时,总是要同时注明环境温度和相对湿度。
当温度发生变化时,即使相对湿度保持相同,纤维中所吸收的平衡水分也会发生变化,从而引起纸张强度发生改变。
当环境湿度增大时,与纸材刚性有关的各物理性质(抗张强度与耐破度)将有所下降,在极端情况下,比如纸浸泡在水中,抗张强度与耐破度将变得非常低,这是纸的一大缺点。对此,可对纸材进行耐水和防水处理。
1、 瓦楞纸板的形状有几种?各有什么特点?
答:U形楞。结构富有弹力,弹性恢复力强;芯纸和粘合剂的使用量较大。
V形楞。坚硬,强度大,但是弹性小,瓦楞辊容易磨损
UV形楞。性能介于U,V之间。
2、 试从LDPE,LLDPE,HDPE的分子结构特征分析其性能上的差异;
答:LDPE大分子中含有多种形式的长短支链,这种支链结构使它不容易产生结构致密的晶体,所以结晶度低,密度小,强度较低。
HDPE大分子中支链很少,主要呈线型结构,这种结构使它的分子容易堆切的较紧密,所以结晶度高,密度大,材料坚韧。
LLDPE的分子结构与HDPE一样呈线性直链状,但因单体中加入了a-烯烃,致使分子链上含有许多短小而规整的支链,LLDPE的支链长度比HDPE的支链长,支链数目也多,其分子结构接近HDPE,而密度与LDPE相近,兼有HDPE和LDPE的性能。
3、 熔制玻璃的主要辅助原料有哪些?
答:(1)澄清剂:在玻璃原料中加入的澄清剂在高温时本身能气化或分解放出气体,以促进排除玻璃中的气泡。常用的澄清剂有白砒、三氧化二砷、硫酸盐、氟化物、氯化钠、铵盐等。
(2)着色剂:使玻璃着色。一般是一些过渡或稀土金属的氧化物。
(3)脱色剂:用来减弱铁化合物对玻璃着色的影响,从而使无色玻璃具有良好的透明性。有化学和物理脱色剂两种。化学脱色剂即氧化剂,主要有硝酸钠、硝酸钡、白砒、氧化锑等。物理脱色剂有二氧化锰、硒、氧化钴等。
(4)乳化剂:又称乳浊剂,使玻璃呈不透明乳白色。常用冰晶石、氟硅酸钠、萤石。
(5)碎玻璃:用作玻璃原料的助熔剂,用时要除去杂质。
4、 简述镀锡薄钢板的结构、性能及用途
答:结构:镀锡薄钢板又称马口铁,是由钢基板、锡铁合金层、锡层、氧化膜和油膜五层构成。
性能:(1)机械性能,指镀锡原板即钢基板的机械性能,主要有钢基板的化学成分、轧制工艺和退货工艺来决定。
(2)耐蚀性:是镀锡板最重要的性能,中锡层及其表面处理情况是决定镀锡层的最重要的因素。
(3)表面性能:主要有涂饰性、涂膜附着性、锡焊性等。
用途:光亮表面、普通光亮表面的镀锡板用于生产食品罐和18L方罐的罐身、罐底盖;
粗面的镀锡板用于生产罐底盖;
无光泽表面的镀锡板用于制作包装啤酒、汽水等的王冠盖;
极粗面的镀锡板用于制作罐头以外的其他杂罐。
5、 简述温度和湿度变化对阻隔层气体渗透性的影响。
答:温度的影响:对于H2、O2、N2等非凝聚性气体,渗透系数随温度升高而增大,即渗透性好,大多数气体都遵循这个规律。对于可凝聚气体,如水蒸气、有机化合物蒸汽等,在渗透过程中可能发生凝聚,渗透系数随温度变化较复杂。
湿度的影响:对湿度敏感的材料如EVOH、PVA、PA、未涂覆玻璃纸等,随着相对湿度的升高,透氧系数迅速增加,即对氧的阻隔性能迅速下降。而PE、PP、硬PVC和PET的透氧率几乎不随相对湿度的变化而变化。

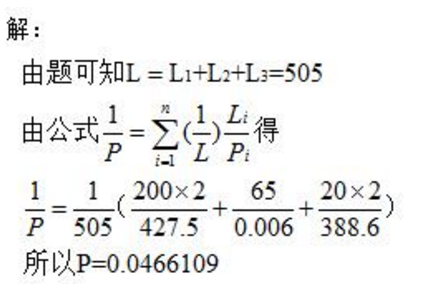

三、计算题(10分,共1题,每题10分)
本文标签:江西自考 文学类 2019年自考《印刷包装材料学》练习试题及答案
转载请注明:文章转载自(http://www.zikao.jx.cn)
《江西自考网》免责声明:
1、由于各方面情况的调整与变化,本网提供的考试信息仅供参考,考试信息以省考试院及院校官方发布的信息为准。
2、本网信息来源为其他媒体的稿件转载,免费转载出于非商业性学习目的,版权归原作者所有,如有内容与版权问题等请与本站联系。联系邮箱:812379481@qq.com。
